产品描述

JS-BH66蓝牙模块

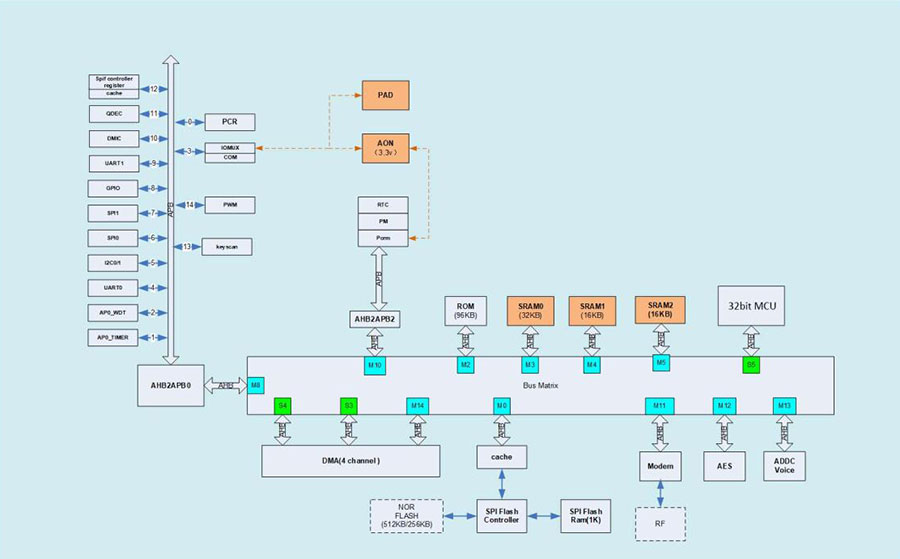

JS-BH66采用高性能蓝牙BLE芯片专为无线数据传输而设计,该芯片是一款高集成度低功耗Soc的32位处理器。芯片集成高性能RF收发器、基带处理器、Cortex-M0内核以及丰富的外围设备。


特点

● 完成遵从蓝牙BLE(Bluetooth low engery)规范

● 内置PCB射频天线

● 256KB系统闪存, 64KB SRAM空间

● 工作电压范围1.8~ 3.6V

● 发射功率可达10dB

● 模块尺寸30.00*16.00


应用范围

智能家居、穿戴设备、智能电子秤、蓝牙透传产品


电气特征


Min

Max

工作温度

-40℃

85℃

工作电压

1.8V

3.6V

工作频段

2400MHz

2483.5MHz

RF功率

-20dB

+10dB


功耗

下面数据是在功率设置在0dB状态下广播期间功耗测试, 测试方法在电源电路中串入10欧电阻,对电阻两端进行电压采样。


广播模式

RX/TX峰值电流

8mA/8.6mA

50ms

900uA

100ms

500uA

250ms

210uA

500ms

100uA

1000ms

46uA

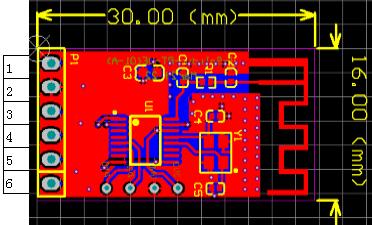

模块尺寸及引脚说明


管脚号

名称

功能描述

1

VCC

+3.3V电源

2

GND

3

RX

RX 数据输出

4

TX

TX 数据输入

5

WEKUP

休眠换醒控制(0:换醒,1:休眠)

6

IND

蓝牙状态指示(0:未连接, 1:已连接)
