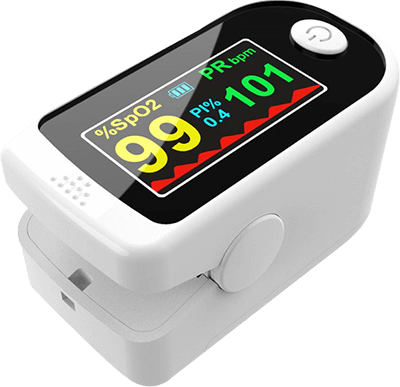

指夹式血氧仪方案采用一款内部集成2通道高精度24位Sigma-Delta结构ADC的MCU（SDI5229TS），拥有精准测量血氧和脉搏、低电压报警功能、无操作自动关机功能和高低血氧脉率报警功能，并且拥有丰富的显示内容，可显示PI值、血氧和脉搏测量结果，也可显示脉搏波形和脉搏柱，为了适应不同的使用环境，可通过按键切换显示方向。
开机测量结束后可从屏幕中获取电池电量、血氧饱和度、脉率、PI值和脉搏强度数据，显示内容丰富，可短按“开机/切换”按键切换显示方向，便于获取数据。
1、使用方法
● 按照电池仓中的正负标识装入谅解7号1.5V电池，并盖上电池盖。
● 捏开指夹式脉搏血氧仪夹子。
● 将手指插入橡胶孔道（手指需要充分放入），然后松开夹子。
● 点击“开关/切换”按键。
● 在测量使用过程中保持手指不要抖动，人体也最好不要处于运动状态。
● 直接在屏幕读取相关数据，显示屏上的可以显示血氧饱和度（SpO2％）、脉率（PRbpm）、PI值和脉搏幅度。
● 开机后界面方向切换方式默认为按键模式，每短按（小于2秒）一次按键，可实现四个方向的固定顺序切换，读取数据更便捷。
2、使用说明
● 开机测量需4-6S测量等待时间。
● 无手指插入橡胶孔道8S自动关机。
● 血氧和脉率不能正常显示，可能原因：手指没有正确放入；手指涂有指甲油和贴有美甲；病人血氧值偏低，无法测量。
● 血氧和脉率显示不稳定，可能原因：手指放入可能不够深，手指抖动或者人体处于运动
● 不能开机，可能原因：可能电池电量不足或者没电；可能电池没有正确安装；可能血氧仪损坏。
● 显示突然熄灭，可能原因：血氧仪检测不到信号时会自动关机；可能电量不足。
|
产品名称 |
血氧仪 |
|
电源规格 |
7号干电池*2 |
|
显示方式 |
OLED显示或TFT显示 |
|
工作电压 |
1.8V~5.5V |
|
血氧测量范围 |
35% ~ 100% |
|
测量精度 |
血氧饱和度测量精度：70% ~ 100%精度为±2% 脉率强度测量精度：25bpm ~ 250bpm精度±1bpm |
|
开机测量时间 |
6S |
|
工作电流 |
< 30mA |
|
关机电流 |
< 5uA |
|
工作环境 |
温度：16~32℃ 湿度：≤85%RH |
|
存储环境 |
温度：-20~50℃ 湿度：≤90%RH |
