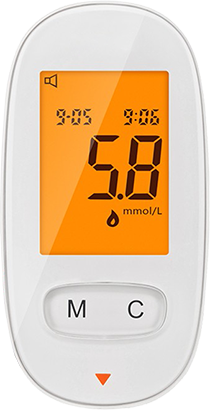

方案简介

此血糖仪方案采用SDI5229TS芯片,是一款内部集成了2通道高精度24位Sigma-Delta结构 ADC的MCU,可配置80点( 4*20)或128点(8*16)的液晶驱动,通过MCU控制基准电压加载到试纸上进行氧化反应时ADC读到的相关数据,经过算法处理后可得到相应的血糖浓度。


功能说明

● 采用高精度24bitADC精准测量

● 饭前、饭后、质控液测量模式切换

● 当测得结果< 1.1mmol/L 显示LO

● 当测得结果> 33.3mmol/L 显示HI

● 100组数据记忆 轻松统计

● 年月日时间设置

● 自动关机 功耗低

操作说明

1:校准说明

● 下载程序后初次开机进入校准程序显示“CAL”。

● 在试纸插入口插入标准电阻。

● 按“M”键进行校准。

● 显示“PAS”表示校准完成然后关机。

● 再次开机可正常使用。

2:记忆功能

2.1:显示记忆数据

关机状态下,按M键,屏幕显示最近一次的检测结果。再按M键,依次显示全部检测结果。3分钟内无任何操作,血糖仪自动关机。

2.2:清除记忆数据(请谨慎操作)

关机状态下、或记忆翻查状态下,“M”和 “C”键一起按下3秒,会出现“dEL”标识,并且右上角会有当前记忆组数在闪动,此时按一下C键、再按一下C键记忆组数变成0,表示全部记忆已经被清除。

3:设定模式

3.1:进入设定模式

上电进入设定模式或者关机状态下长按C键3秒后进入。

3.2:日期、时间设置

● 年份闪烁,按M键,设置年份(本机只显示年份后两位,即22=2022),按C键,确定年份并切换到月份设定。

● 月份闪烁,按M键,设置月份,按C键,确定月份并切换到日期设定。

● 日期闪烁,按M键,设置日期,按C键,确定日期并切换到小时设定。

● 小时闪烁,按M键,设置小时(本机采用24小时制),按C键,确定小时时间并切换到分钟设定。

● 分钟闪烁,按M键,设置分钟,按C键,分钟设定完并切换到背光设定。

● 背光设定状态下,LED ON,ON闪烁,表示背光打开,LED OFF,OFF闪烁,表示背光关闭,按M键设置背光开关,按C确定,背光设定完成并切换到语音设定。

● 语音功能设定状态下,yue ON,ON闪烁,表示语音功能开启,yue OFF,OFF闪烁,表示语音功能关闭,按M键设置语音开关,按C确定,语音功能设定完成。

● 设定状态下,3分钟内无任何操作,血糖仪自动关机。

4:血糖检测说明

● 将试纸插入机器试纸接口,一直到底。

● 血糖仪自动开机,此时屏幕显示试纸的编码。

● 屏幕上显示血滴符号,提示采血。此时屏幕上的日期、时间和校正码交替闪烁。按C键可进行饭前、饭后、质控液的设置。

● 试纸末端的进血端口接触血滴,血滴会被自动吸入。

● 观察试纸采血端口的采血量,确保所采血量完全填满反应区。

● 等待仪器倒计时8S后屏幕显示结果。

● 显示结果后拔出试纸,血糖仪将会自动保存本次的测量结果并进行关机。


技术参数

产品名称

血糖仪

测量范围

1.1mmol/L-33.3mmol/L

电源规格

7号干电池*2

工作电压

2.5V~3V

记忆组数

100测量结果

测量精度

≤4.2mmol/L不超过±0.83mmol/L

>4.2mmol/L不超过±20%

分辨率

0.1mmol/L

测量时间

8S

工作环境

温度:10~40℃

存储环境

温度:-10~+50℃

湿度:<90%并且无现象
