方案简介

电子血压计原理是采用示波法。血压通常是由收缩压力(最高压力)和舒张压力(最低血压)如120/80mmHg来表示. 血压计是由气泵、臂(腕)带及压力感应器等部件组成。测量部位是上臂或腕部的动脉压力。

工作原理:由气泵将臂(腕)带加压至足以切断动脉血流,然后缓缓放气。当臂(腕)带的的压力与心脏收缩压力相等时,血液将通过臂(腕)带,此时便能听到血液流过的声响。当血液流通那一瞬间的压力值,称之为收缩压力(最高血压);继续放气,直至听不到血液流过的声响,这是因为血液可以在动脉血管中自由流过。当声音消失的那一瞬间的压力称之为舒张压力(最低血压)。将其最高血压值与最低血压值记录下来,用120/80mmHg方式表示。

我司研发的SDI5229TS芯片内置3通道24位Sigma-Delta高精度低电压24位ADC、4COM*20SEG液晶驱动、30K 字节 Flash、768 字节RAM等外设,能够满足额血压计方案的数据采集、数据存储以及数据显示的要求。


压力测量

压力传感器:MPS20N系列表压传感器

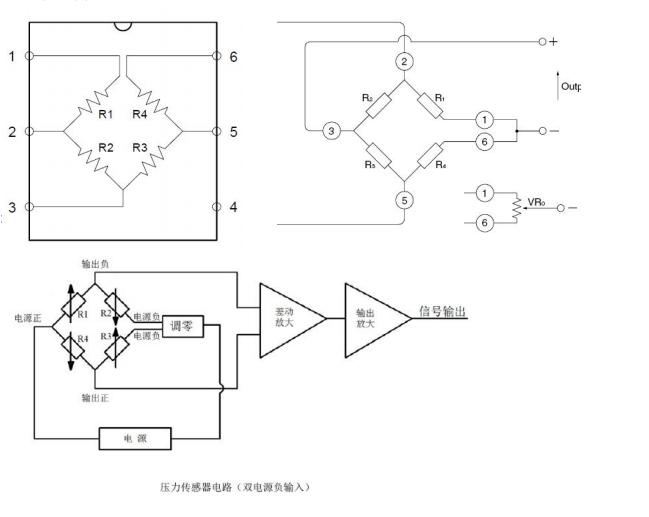

参考电路:

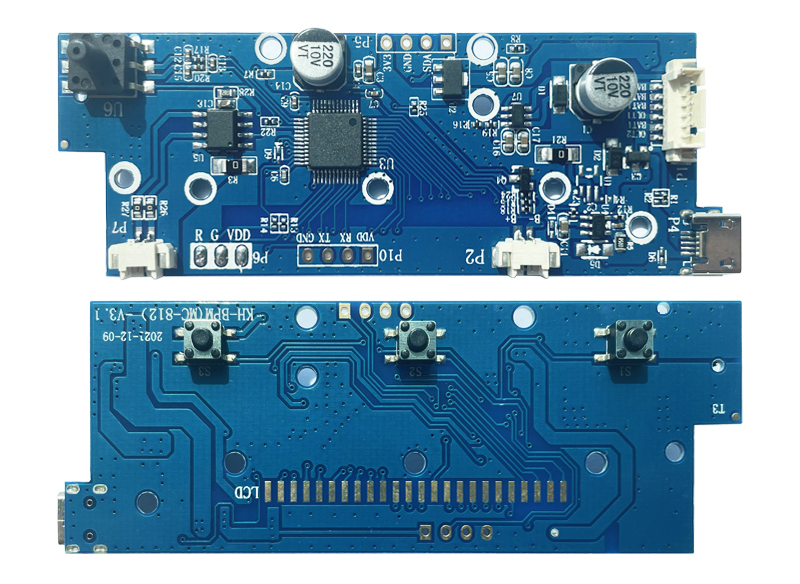

实物图:

电气参数:

参数

典型值

恒压供电

5V

恒流供电

1mA

量程

40KPa

桥臂电阻

5kΩ

零点输出范围

0mV

满量程输出范围20KPa

50mV

零点输出温度系数

0.5%FS/℃


方案特点

● 测量范围:0mmHg-290mmHg
测量分度:1mmHg
测量精度:静态压力±3mmHg,脉搏5%
2用户32组测量记录存储
电量显示功能
语音播报功能
高压报警功能
液晶+背光显示
无操作自动关机功能
按键开机/测量

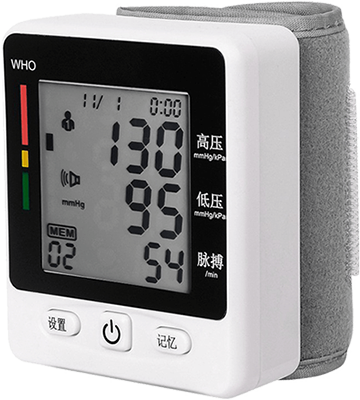

方案样例
